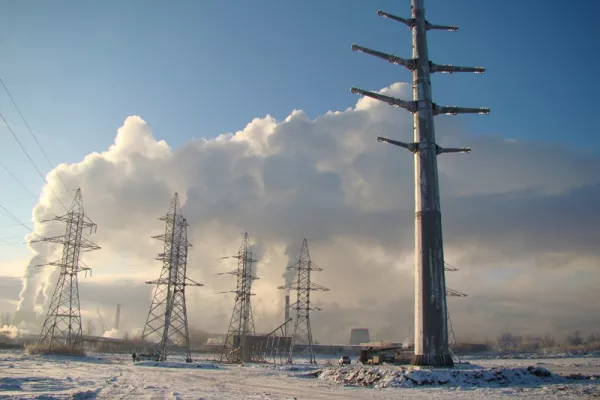

Многогранные опоры ЛЭП

Многогранные опоры ЛЭП - технические сооружения, используемые для поддержания и распределения силовых линий электропередачи. Эти опоры обладают особой конструкцией, включающей в себя несколько граней, что придает им высокую прочность и устойчивость в разных климатических условиях.

Они могут использоваться для системы электропередачи высокого, среднего или низкого напряжения. Напряжение системы определит требования к изоляции и размерам опор.

Базовые конструкции многогранных опор ЛЭП включают одноцепные и двухцепные одностоечные промежуточные опоры, двухцепные одностоечные анкерно-угловые опоры, одноцепные одностоечные анкерно-угловые опоры, одноцепные двухстоечные промежуточные опоры с внутренними связями и одноцепные трёхстоечные анкерно-угловые опоры.

1. Одноцепные и двухцепные одностоечные промежуточные опоры: Это прямостоячие опоры, которые размещаются на определенном расстоянии и служат для поддержки электропроводов ЛЭП. Одноцепные опоры имеют одну основную стойку, в то время как двухцепные опоры имеют две основные стойки, расположенные параллельно друг другу.

2. Двухцепные одностоечные анкерно-угловые опоры: Эти опоры имеют одну основную стойку, установленную под углом к направлению проводов ЛЭП. Они используются, когда требуется изменение направления проводов.

3. Одноцепные одностоечные анкерно-угловые опоры: Это опоры с одной основной стойкой, установленной под углом к проводам ЛЭП. Они также используются для изменения направления проводов, но имеют более компактную конструкцию.

4. Одноцепная двухстоечная промежуточная опора с внутренними связями: Эта опора имеет две основные стойки, связанные между собой внутренними связями. Она обеспечивает дополнительную жесткость и стабильность, особенно при работе с высоковольтными проводами.

5. Одноцепные трёхстоечные анкерно-угловые опоры: Это опоры с тремя основными стойками, установленными под определенным углом друг к другу. Они обеспечивают высокую стабильность и жесткость, особенно в условиях сильных ветров или в горных районах.

Кроме того, опоры ЛЭП подразделяются на несколько видов по допустимой силе напряжения:

• 6–35 кВ,
• 110 кВ,
• 220 кВ,
• 330 кВ,
• 500 кВ

Характеристики многогранных опор ЛЭП могут включать в себя следующие параметры:

1. Габаритные размеры: высота, ширина и длина опоры. Эти размеры определяются требованиями к соответствующей линии электропередачи и могут быть различными для каждого типа опоры.

2. Важным параметром при выборе опор является их грузоподъемность. Она определяет максимальный вес проводов и оборудования, которое могут выдерживать опоры без повреждения или отклонения от вертикали.

3. Зазор между проводами: расстояние между проводами, которое определяется нормативными документами, такими как технические условия на строительство и эксплуатацию линий электропередачи.

4. Устойчивость к воздействию ветра: многогранные опоры ЛЭП должны быть спроектированы таким образом, чтобы обеспечить устойчивость и надежность в условиях сильного ветра. Это достигается путем учета ветровых нагрузок при проектировании и подборе соответствующих материалов для опор.

Расстояние между соседними опорами может варьироваться в зависимости от конкретного проекта и требований. Оно определяется факторами, такими как грузоподъемность, прогнозируемые нагрузки ветра, географические особенности местности и тип провода, используемого в системе.

Проектирование, изготовление и эксплуатацию многогранных опор ЛЭП регламентируют "Правила устройства электроустановок. Издание седьмое".

С шифрами рабочей документации стальных многогранных опор ЛЭП вы можете ознакомиться ЗДЕСЬ.

Все эти нормативные документы являются обязательными для соблюдения при проектировании, изготовлении и эксплуатации многогранных опор ЛЭП, и их следование обеспечивает безопасность и надежность электрической сети.

Основное преимущество многогранных опор ЛЭП заключается в их высокой прочности и устойчивости. Благодаря своей конструкции, состоящей из нескольких граней, эти опоры могут выдерживать большие нагрузки, включая ветровые нагрузки, снег и лед, а также нагрузку от самой линии электропередачи. Это делает их идеальными для использования как в горных районах, так и в районах с экстремальными погодными условиями.

Еще одним преимуществом многогранных опор ЛЭП является их эстетический вид. Благодаря своей сложной геометрической форме, они могут быть вполне привлекательными и гармонично вписываться в окружающую среду. Это особенно важно для опор, расположенных в жилых районах или туристических местах, где эстетика имеет большое значение.

Кроме того, многогранные опоры ЛЭП также имеют нормативную защиту и регулирование. В нормативных документах, таких как СНиП и ГОСТ, содержатся требования к проектированию, изготовлению, монтажу и эксплуатации многогранных опор ЛЭП. Соблюдение этих нормативов гарантирует безопасность и надежность работы опор.

Несмотря на все преимущества, следует отметить, что многогранные опоры ЛЭП могут требовать более сложной процедуры монтажа и обслуживания, чем более простые конструкции опор. Это может вызвать дополнительные затраты на строительство и эксплуатацию. Однако, благодаря их долговечности и высокой степени надежности, эти дополнительные затраты с легкостью оправдаются в долгосрочной перспективе.

Таким образом, многогранные опоры ЛЭП представляют собой важные технические сооружения для электропередачи, обеспечивающие высокую прочность, устойчивость и эстетически приятный вид. Строгое соблюдение нормативных документов и правил эксплуатации является ключевым аспектом установки и эксплуатации этих опор, что обеспечивает безопасность и эффективность электрической сети.
